ऑप्टिकल फाइबर संचार प्रणाली के लिए सिरेमिक कोर इंजेक्शन मोल्ड

उत्पाद विवरण

ऑप्टिकल फाइबर संचार प्रणाली के लिए सिरेमिक कोर इंजेक्शन मोल्ड

परिचय:

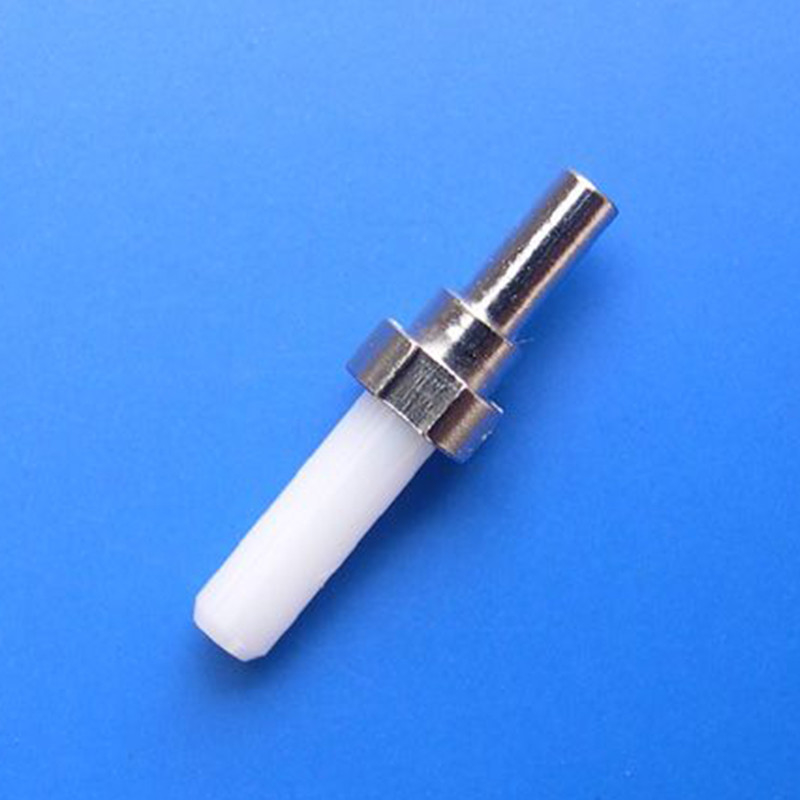

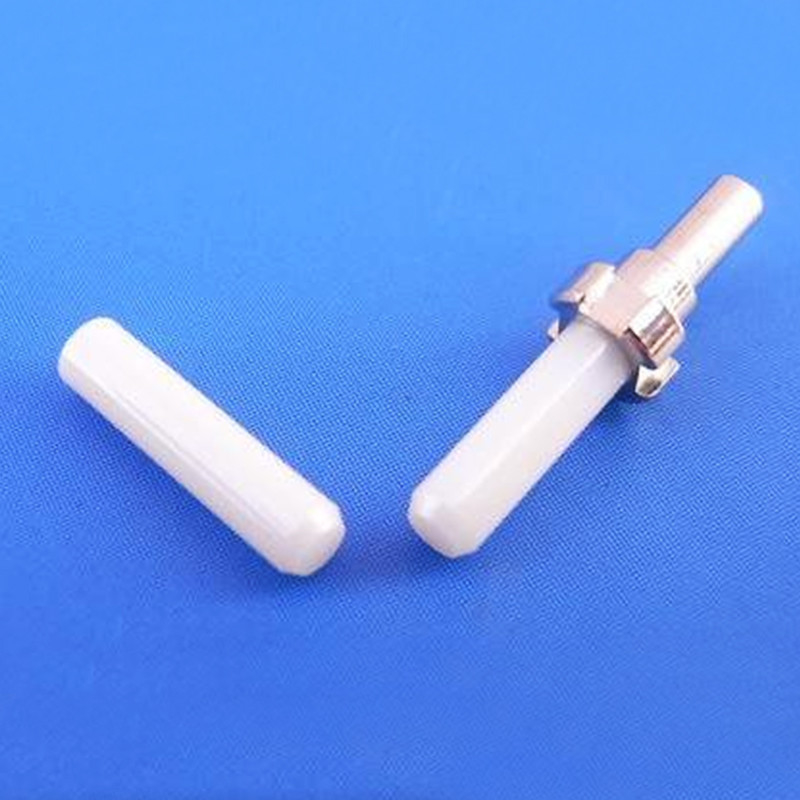

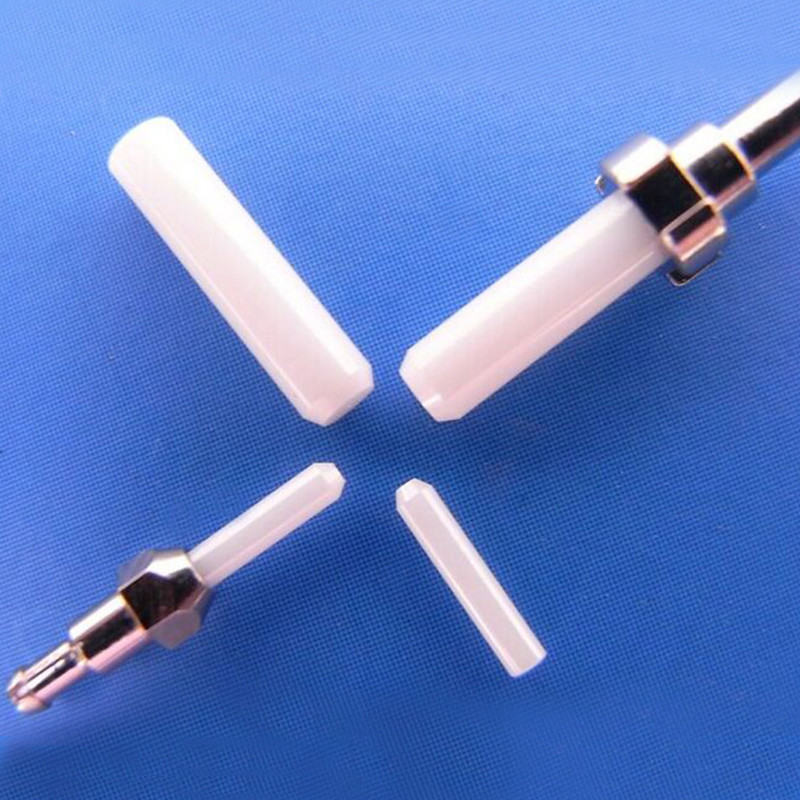

ऑप्टिकल फाइबर कनेक्टर ऑप्टिकल फाइबर संचार प्रणाली में एक अपरिहार्य निष्क्रिय घटक है,मुख्य रूप से उपकरण के अंत चेहरे के बीच गैर स्थायी सटीक डॉकिंग को महसूस करने के लिए प्रयोग किया जाता है, उपकरण और उपकरण के बीच, उपकरण और ऑप्टिकल फाइबर के बीच, और ऑप्टिकल फाइबर और ऑप्टिकल फाइबर के बीच।प्रेषक फाइबर से ऑप्टिकल ऊर्जा आउटपुट प्राप्त फाइबर में अधिकतम जुड़ा हुआ है. अधिकांश फाइबर ऑप्टिक कनेक्टर तीन भागों से मिलकर बनते हैंः दो संभोग प्लग (फेर्रुल्स) और एक युग्मन आस्तीन। दो फेर्रुल्स दो फाइबर सिरों में फिट होते हैं;युग्मन आस्तीन संरेखण के रूप में भूमिका निभा रहे हैं, और आस्तीन अक्सर कनेक्टरों की स्थापना और निर्धारण को आसान बनाने के लिए धातु या गैर-धातु फ्लैंग्स से लैस होते हैं।

मिट्टी के बरतन के रिक्त भाग के लिए फेरुल में 0.1 मिमी का एक छोटा छेद होता है और आयामी एकाग्रता के लिए उच्च आवश्यकताएं होती हैं। मिट्टी के बरतन इंजेक्शन मोल्डिंग इस आवश्यकता को प्राप्त करना संभव है.इस प्रकार, सिरेमिक पाउडर के इंजेक्शन मोल्डिंग के लिए उच्च गुणवत्ता वाले सिरेमिक फेरुल मोल्ड की आवश्यकता होती है। सिरेमिक फेरुल विनिर्माण प्रक्रिया को दो भागों में विभाजित किया जाता है,खाली उत्पादन और परिशुद्धता मशीनिंगसबसे पहले, नैनो ज़िरकोनिया पाउडर सामग्री, यट्रियम-स्थिर उपचार के साथ, दानेदार होने के बाद विशेष मोल्ड में इंजेक्शन मोल्डिंग है। और फिर इसे उच्च तापमान पर खाली होने के लिए सिंटर किया जाता है।दूसरा,इस प्रकार हम अच्छी कठोरता और उच्च परिशुद्धता के साथ एक सिरेमिक ferrule प्राप्त कर सकते हैं।

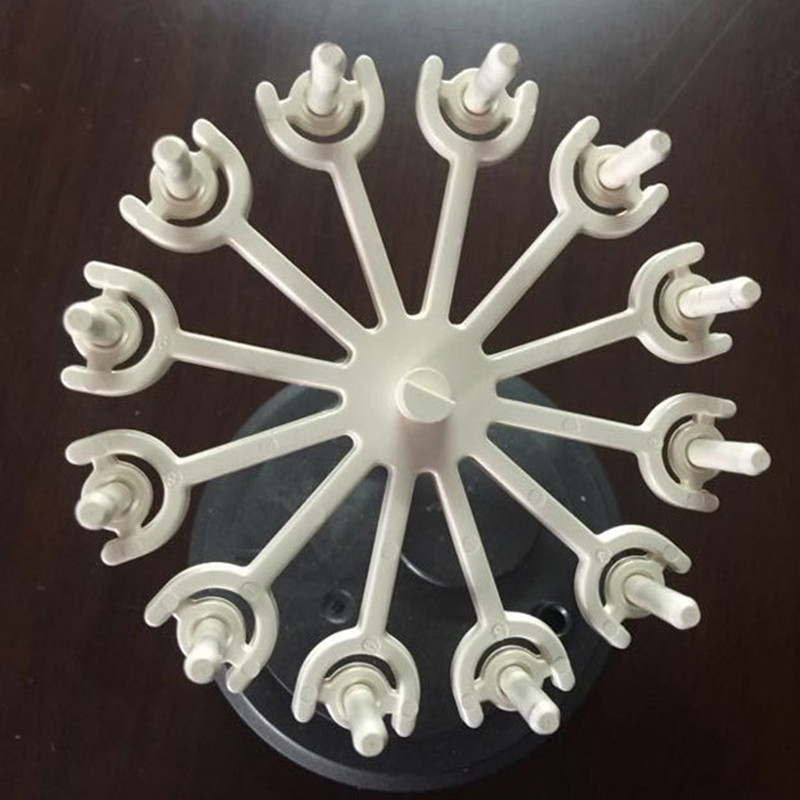

काम के टुकड़े की सटीकता सुनिश्चित करने के लिए और काम के टुकड़े की मात्रा और गुणवत्ता अपेक्षाकृत छोटी है,एक मोल्ड बहु गुहा उत्पादन दक्षता में सुधार और आर्थिक दक्षता बढ़ाने के लिए एक उत्कृष्ट तरीका है हमारी कंपनी के सिरेमिक ferrule मोल्ड 1 मोल्ड 12 गुहाओं को अपनाता है, जो पहले के 1-मोल्ड 8-गुहाओं और 1-मोल्ड 6-गुहाओं की जगह लेता है। 1-मोल्ड 12-कोर के साथ, उत्पादन दक्षता में कई गुना सुधार होता है।Zhongke कार्यशाला के वास्तविक संचालन प्रतिक्रिया के अनुसार, मूल 1 मोल्ड 8 गुहा मोल्ड 4 फ्रेम सामग्री बनाने के लिए 17 घंटे लगते हैं, और 3 इनपुट 3 आउटपुट शीतलन प्रणाली ठंडा करने के लिए 12 सेकंड की जरूरत है। हमारे 1 मोल्ड 12 गुहा मोल्ड के साथ केवल 7 घंटे लगते हैं,शीतलन प्रणाली केवल ठंडा करने के लिए 8 सेकंड की जरूरत है. अगर हमारी कंपनी के 6 इनपुट 6 आउटपुट शीतलन प्रणाली का उपयोग केवल 5 सेकंड में ठंडा हो जाता है. और मोल्ड अत्यधिक जिरकोनिया सामग्री के लिए उपयुक्त है. चाहे घरेलू जिरकोनिया या आयातित जिरकोनिया सामग्री, यह बहुत अच्छा है.हमारे सिरेमिक कोर डालने मरने से उत्पादित सिरेमिक ferrules बहुत अच्छी स्थिरता है, उच्च स्थिरता और उच्च परिशुद्धता।

सूचना प्रौद्योगिकी और संचार प्रौद्योगिकी के लिए मांग फाइबर कनेक्टर सिरेमिक ferrules की जरूरत के लिए प्रेरक शक्ति हैं। तेज उपकरण अच्छा काम करते हैं।ऑप्टिकल संचार प्रौद्योगिकी उद्योग की भयंकर बाजार प्रतिस्पर्धा के तहत, उच्च गुणवत्ता और उच्च दक्षता वाले सिरेमिक फेरुल मोल्ड का उपयोग उत्पादन दक्षता में सुधार करने की कुंजी है।

तकनीकी मापदंडः

ऑप्टिकल फाइबर कनेक्टर सिरेमिक फेरुल ऑप्टिकल संचार प्रौद्योगिकी का उच्च गुणवत्ता वाला उत्पाद है। सिरेमिक पाउडर इंजेक्शन मोल्डिंग में उपयोग किए जाने वाले फेरुल कोर पिन सभी उच्च परिशुद्धता वाले उत्पाद हैं.इस तरह के उच्च परिशुद्धता वाले सिरेमिक कोर पिन मुख्य रूप से दक्षिण कोरिया, जापान आदि से आयात किए गए हैं।महंगी लागत और लंबी डिलीवरी अवधि हमारे ऑप्टिकल संचार उद्योग के तेजी से और स्वस्थ विकास को गंभीर रूप से प्रतिबंधित करती है.

सटीक सिरेमिक कोर के उत्पादन के लिए सटीक सिरेमिक कोर इंजेक्शन मोल्ड और पिन कोर पिन के सहयोग की आवश्यकता होती है। फाइबर ऑप्टिक सिरेमिक फेरुल प्रक्रिया प्रौद्योगिकी बहुत परिपक्व है,और इसका निर्माण निम्नलिखित उन्नत प्रक्रिया प्रौद्योगिकियों को अपनाता है:

• नैनो-ज़िरकोनिया पाउडर इंजेक्शन मोल्डिंग और मोल्डिंग तकनीक
• 0.125 मिमी के आंतरिक व्यास और 12-15 मिमी की लंबाई के साथ माइक्रो-होल बनाने की तकनीक
• 0.1μm की सटीकता सहिष्णुता के साथ परिशुद्धता सिरेमिक प्रसंस्करण प्रौद्योगिकी
• उपमाइक्रोन अनाज के सिंटरिंग के लिए प्रक्रिया नियंत्रण विधि
• कम हानि वाले ऑप्टिकल संचार घटक जिनमें सम्मिलन हानि ≤ 0.2 डीबी और वापसी हानि ≥ 40 डीबी है।

लाभः

सिरेमिक कोर का उत्पादन उपकरण सिरेमिक फेरुल्स के उत्पादन के लिए विशेष और पेशेवर उपकरण है। बड़े पैमाने पर औद्योगिक उत्पादन संचालन के लिए आवश्यक उपकरण के रूप में सटीक मोल्ड,फाइबर ऑप्टिक सिरेमिक कोर मोल्ड और कोर पिन एक साथ उपयोग किए जाते हैंविशेष रूप से ऑप्टिकल संचार के लिए वर्तमान बड़ी मांग, उच्च गुणवत्ता वाले सिरेमिक कोर की कमी है। सिरेमिक कोर पिन के लिए सटीकता की आवश्यकता बहुत अधिक है।मूल आवश्यकता ±0 है.001 ~ ±0.0005, जो इसकी सटीकता आवश्यकताओं के लिए अनिवार्य आधार है।

के लिए फाइबर ऑप्टिक कनेक्टर्स कोर के लिए बड़ी मात्रा में निर्मित कर रहे हैं सिरेमिक इंजेक्शन मोल्डिंग तकनीकों का उपयोग, और सिरेमिक सामग्री का उपयोग किया जाता है zirconia. विभिन्न धातु ऑक्साइड सिरेमिक सामग्री के बीच,ज़िरकोनिया में उच्च तापमान पर बेहतर थर्मल स्थिरता और थर्मल इन्सुलेशन गुण होते हैं, जो सिरेमिक कोटिंग्स और उच्च तापमान पर आगरोधी उत्पादों के उत्पादन के लिए उपयुक्त होते हैं।ज़िरकोन आधारित सिरेमिक रंगद्रव्य जिनकी मुख्य कच्ची सामग्री ज़िरकोनिया है, उच्च श्रेणी के ग्लेज़ का एक महत्वपूर्ण घटक हैंजिरकोनिया की थर्मल चालकता सामान्य सिरेमिक सामग्री में सबसे कम है और थर्मल विस्तार गुणांक धातु सामग्री के करीब है।इस प्रकार यह एक महत्वपूर्ण संरचनात्मक सिरेमिक सामग्री हैऔर विशेष क्रिस्टल संरचना इसे एक महत्वपूर्ण इलेक्ट्रॉनिक सामग्री बनाती है। चरण परिवर्तन और कठोरता की विशेषताएं ज़िरकोनिया को प्लास्टिक सिरेमिक सामग्री बनाती हैं।इसके अच्छे यांत्रिक गुण और थर्मोफिजिकल गुण इसे धातु मैट्रिक्स कम्पोजिट में एक उत्कृष्ट सुदृढीकरण चरण बनाते हैं.
